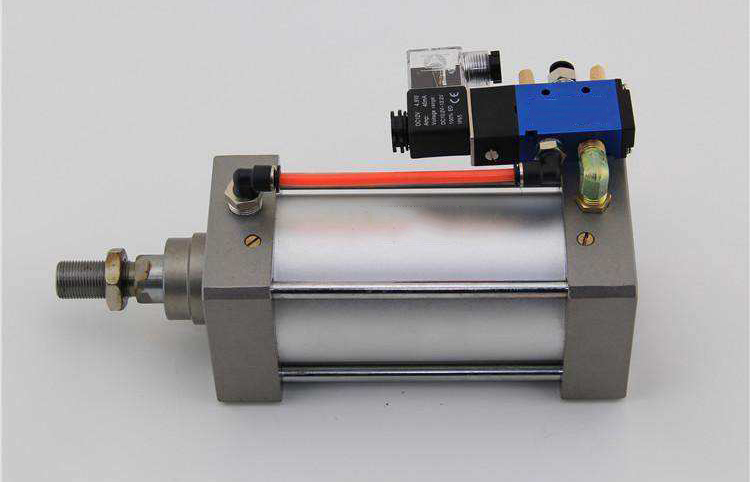

Modelo di klep solenoide pa unsilinder
E klep solenoide neumátiko ta un aparato industrial kontrolá pa elektromagnetismo. E ta un komponente básiko outomatisá ku ta wòrdu usá pa kontrolá fluidonan i ta pertenesé na e aktuadó. E klep solenoide neumátiko ta un di nan. E ta blòkia òf lek diferente buraku di deskanso di zeta dor di kontrolá e moveshon di e kurpa di e klep. E buraku di entrada di zeta semper ta habrí, i e zeta hidráuliko lo drenta den diferente tubo di descarga di zeta. Despues, e preshon di e zeta den e klep solenoide neumátiko ta wòrdu usá pa pusha e piston di e silinder di zeta. Di e manera aki, dor di kontrolá e koriente di e elektromagnet di e klep solenoide neumátiko, e moveshon mekaniko di henter e klep solenoide ta wòrdu kontrolá.
Referensia pa Selekshon di Klep Solenoide di Silinder (tumando SMC komo ehèmpel)
1. Konfigurashon di komponente di entrada:
Tin solamente un klep, VHS30-03+Y300+AW30-03BG.
2. Tin mas ku un klep, VHS30-03+Y300T+AW30-03-X465A-Y300T+AV3000-03-5DZB.
Ii. Konfigurashon di Silinder
Silindernan ku un diameter di no mas ku Φ16 ta usa tubonan di airu di Φ4.
Klep di gas: AS1201F-M5-04S-(M5, Φ4) Φ6 tubo di airu pa Φ20-Φ40 silindernan
Klep di gas: AS2201F-M5-06S-(M5, Φ6) AS2201F-01-06S- (1/8-Φ6) Φ50-Φ80 silinder Φ8 tubo di aire
Klep di gas: AS3201F-02-06S- (1/4-Φ8) AS3201F-03-08S- (3/8-Φ8) Φ 10,12 tubo di aire pa silindernan ku un diameter di Mas grandi òf igual na Φ100
Klep di gas: AS4201F-04-10S- (1/2-Φ10) AS4201F-04-12S- (1/2-Φ12).
Iii. Klepnan Solenoide: Komunmente usá ta dos-posishon di sinku-kaminda individual-klepnan solenoide kontrolá
Diameter Ménos ku òf igual na Φ16
E klep solenoide di e silinder ta usa SY3120-5LZD-C4 ku un diameter di Φ20-Φ32
E klep solenoide di e silinder ta usa SY3120-5LZD-C6 ku un diameter di Φ40-Φ50
E klep solenoide di e silinder ta usa SY5120-5LZD-C8 Φ63-Φ80
E klep solenoide di e silinder ta usa SY7120-5LZD-C8 Mas grandi ku òf igual na Φ100 òf mas
E klep solenoide di e silinder ta usa SY9120-5LZD-C12.
E prinsipio di trabou di klepnan solenoide pa silindernan
Klepnan solenoide ta wòrdu klasifiká den tres kategoria grandi basá riba nan prinsipionan: tipo di akshon direkto-, tipo di akshon direkto-paso pa paso, i tipo di operashon pa piloto-.
A base di e diferensianan den struktura i materialnan di disko di klep i tambe e distinshonnan en prinsipio, nan por wòrdu klasifiká mas aleu den seis subkategoria: struktura di diafragma ku ta aktua direkto, struktura di diafragma ku ta aktua direkto-, struktura di diafragma operá pa piloto, struktura di piston ku ta aktua direkto, struktura di piston, i struktura di piston operá pa piloto-.
Ariba ta Modelo di klep solenoide pa silinder, prinsipio di trabou di klep solenoide pa silinder, pa siña mas informashon relashoná ta disponibel na https://www.joosungauto.com/.
